EASE直线轴承SDMY

日本EASE直线轴承SDMY树脂保持架公制系列

time.png 2020/09/05

sea.png 610

日本EASE直线轴承SDMY树脂保持架公制系列标准型型号: SDM6Y, SDM8SY, SDM8Y, SDM10Y, SDM12Y, SDM13Y, SDM16Y, SD...

日本EASE直线轴承SDMY树脂保持架公制系列标准型型号:
SDM6Y, SDM8SY, SDM8Y, SDM10Y, SDM12Y, SDM13Y, SDM16Y, SDM20Y, SDM25Y, SDM30Y, SDM35Y, SDM38Y, SDM40Y

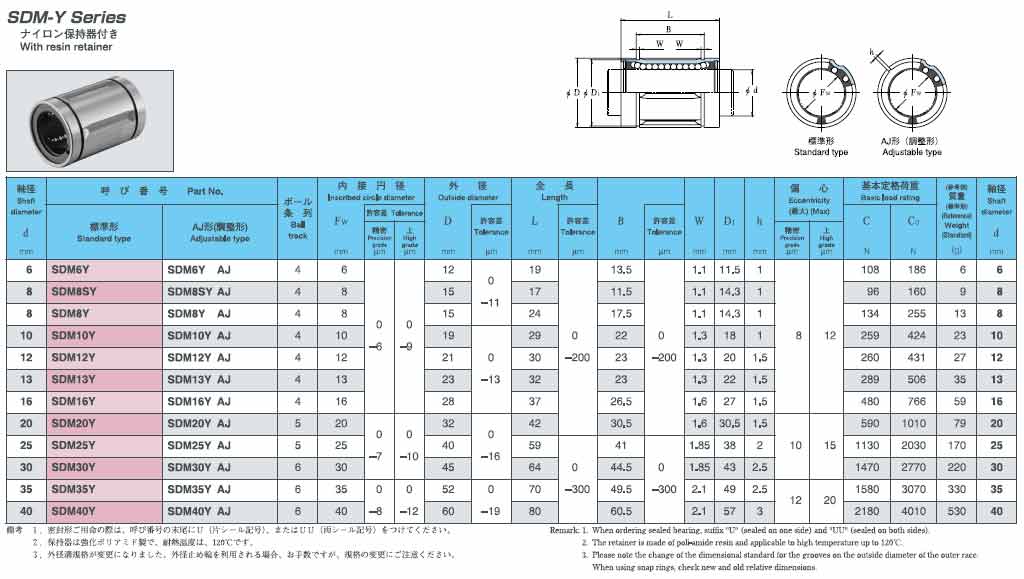

SDMY公制系列分SDMY标准型和SDMY AJ调整型，尺寸表如下：

日本EASE直线轴承SDMY树脂保持架公制系列



日本EASE直线轴承SDMY树脂保持架公制系列

日本EASE直线轴承SDMY树脂保持架公制系列的结构

如下图所示，EASE直线球轴承由外圈、保持架、滚珠和端圈组成。保持架内置在外圈内，并具有三排或更多排椭圆形滚珠轨道，允许无限循环滚珠和滚珠在这些球轨道中循环非常顺畅。保持架由外圈两端的两个端环固定。椭圆形滚珠轨道的平行直线部分的一侧被切开，与轴表面接触的滚珠根据轴的直线往复运动在滚珠轨道中无限循环，从而形成保持架滚动轨道，同时防止轴承从轴上卸下时滚珠掉落。

日本EASE直线轴承SDMY树脂保持架公制系列

北京嘉德贝润为您提供日本原装进口EASE直线轴承，如有需要欢迎致电或页面右侧扫描微信二维码或加QQ在线咨询。请点击EASE直线轴承查看更多EASE轴承其他系列轴承详情。
